一、用途與特點
自力式電控溫度調節閥，該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
二、結構與原理
調節閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。
加熱型調節閥的結構與原理
工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化智能執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。

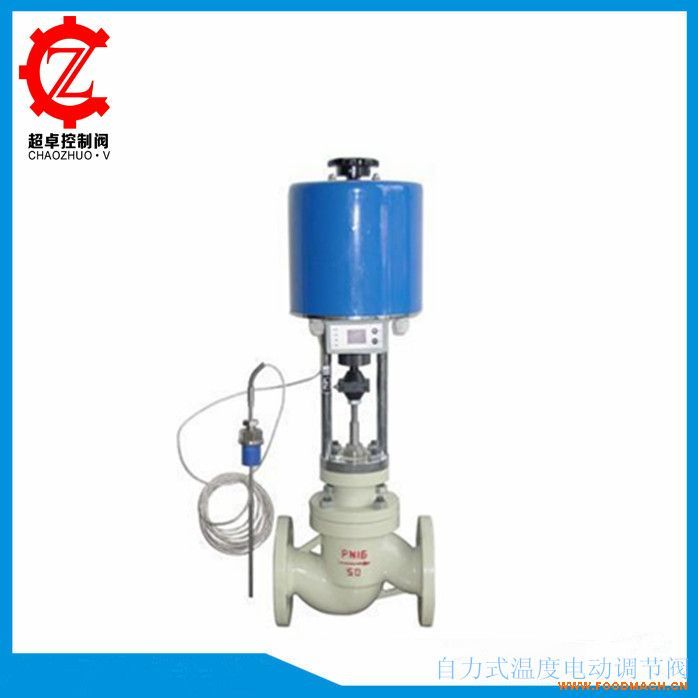

外形示意圖：
三：主要參數與材料
主要參數見表一 （表一）：
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
公稱壓力PN(MPa) | 1.6 4.0 6。4 | 1.6 | |||||||||||
流量能力(m3／h) | 5 | 7 | 10 | 16 | 25 | 40 | 63 | 1 00 | 1 60 | 250 | 400 | 630 | |
額定行程 | 6 | 8 | 1 0 | 1 4 | 20 | 30 | 30 | 40 | |||||
溫度調節范圍(℃) | 0～120 ： 100～250 | ||||||||||||
調節精度(℃) | ±1 ～ ±2 | ||||||||||||
使用介質 | 蒸汽、水、油、氣體 | ||||||||||||
允許 | 硬密封 | 雙座、套筒：5×10ˉ3×閥額定容量、單座：10ˉ4×閥額定容量 | |||||||||||
泄漏量 | 軟密封 | “0” | |||||||||||
毛細管長度 | 3m、 5m、 10m | ||||||||||||
溫包扦入深度 | 270、 430、 630 | ||||||||||||
毛細管聯接螺紋 | 3／4” 1” | ||||||||||||
主要材料見表二 （ 表二）
閥體 | ZG230-450 ZGCr18Ni12Mo2Ti | ZG1Cr18Ni9Ti |
閥座 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
閥芯 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
波紋管套 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
平衡波紋管 | 1Cr18Ni9Ti |
|
溫包 | H62 | 1Cr18Ni9Ti |
毛細管 | H62 | 1Cr18Ni9Ti |
接頭 | 35 | 1Cr18Ni9Ti |
外形尺寸及重量見表三 （表三）
公稱通徑(DN) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
H | 500 | 540 | 580 | 640 | 700 | 750 | 820 | 950 | 1100 | 1280 | |||
T | 235、430 | 430、630 | 630、1000 | ||||||||||
h | 350 | ||||||||||||
d | 25 | ||||||||||||
保護套直徑 | ф28 | ||||||||||||
重量 | 8 | 10 | 13 | 15 | 18 | 30 | 35 | 60 | 75 | 85 | 110 | 150 | |
四．型號編制說明
Z Z W P E
Z（1）Z（2）W（3）- P（4） – E（5） - 16（6）
（1）. Z 帶智能執行器
（2）.Z 自力式
（3）W 溫度控制
（4）P 單座調節閥 N雙座調節閥 M套筒調節閥
（5）E 帶電控驅動
（6 ）16 公稱壓力1.6MPa （1.6~6.4MPa）
自力式溫度電動調節閥訂貨須知：
一、①自力式溫度電動調節閥產品名稱與型號②自力式溫度電動調節閥口徑③自力式溫度電動調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的自力式溫度電動調節閥型號，請按自力式溫度電動調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門*為您審核把關。
