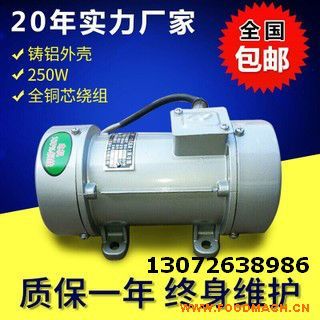

ZF1平板振動器（平板振動器、附著式平板振動器、外部式平板振動器），是一種用于現代建筑中用以混凝土搗實和表面振實、澆筑混凝土、墻、主梁、次梁及預制構件等的設備。
平板振動器具有激振頻率高、激振力大、振幅小、砼流動性、可塑性增加，構件密實度提高，成型快、施工質量可大幅度提高。
平板振動器廣泛用于各種工、民建筑，大壩、橋梁、預制構件的混凝土的平面振搗施工等。
平板振動器型號：
ZF1(0.12kW)、ZF150(1.5kW)、ZF220(2.2kW)、
ZJY20(2kW)、ZW5(0.8kW)、ZW*(0.8kW)、ZW10(1.1kW)、ZW10B(1.1kW)、ZW20(3kW)、
1.銘牌標識與實際功率完全一致。
2.宏達生產的平板式混凝土振動器是國內*一家采用鑄鐵機殼，使振幅超過鋁殼效果的產品。振幅頻率可調，激振力是其他同類產品的1.5倍。產品整機重量是其他同類產品的1.3倍。
3.激振力可調。
平板振動器技術參數：
|
型號 |
ZF1 |
ZW3 |
ZW5 |
ZW7 |
ZW10 ZF150 |
ZW20 |
ZJY20 |
ZF220 |
ZJY22 |
|
電機容量(kW) |
0.12 |
0.8 |
0.8 |
1.1 |
1.1;1.5 |
3 |
2 |
2.2 |
2.2 |
|
電壓(V) |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
電流(A) |
0.372 |
1.74 |
1.74 |
2.45 |
2.45;3 |
6.09 |
4 |
4.6 |
4.6 |
|
振動頻率(Hz) |
47 |
48 |
48 |
48 |
48 |
48 |
48 |
48 |
80 |
|
激振力(N) |
500;1000 |
2600 |
4200 |
5800 |
9200 |
15000 |
14000 |
11000 |
14000 |
|
振幅 |
0.6 |
1.0 |
1.5 |
1.5 |
2.3;2.2 |
1.8 |
1.9 |
2.0 |
0.67 |
|
重量 |
9 |
32 |
35 |
45 |
44;46 |
90 |
83 |
55 |
82 |
|
工作制 |
S360% |
S360% |
S360% |
S340% |
S340% |
S340% |
S1 |
S340% |
S1 |
